6.3-400m3/h
5-60m
- 20℃-110℃
铸铁,不锈钢
ZW系列自吸排污泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水,又可抽吸含有大颗粒固体块、纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,完全减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。

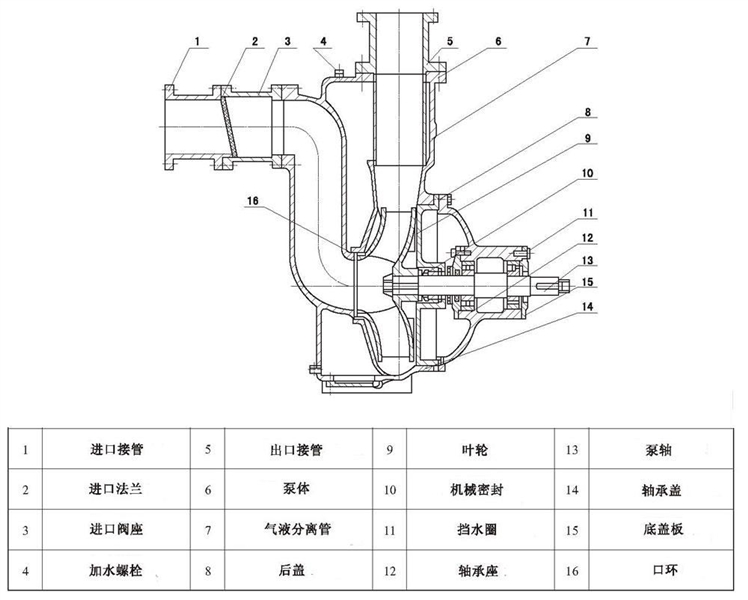

结构说明
1. ZW系列自吸式无堵塞排污泵,主要由泵体,叶轮、后盖、机械密封、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。
2. 泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作以后,泵内腔已储有一定容积的液体。当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
应用范围
ZW型自吸无堵塞排污泵可广泛应用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业等行业,是抽吸纤维、浆料和混合悬浮等化工介质最理想的杂质泵。
ZW系列自吸排污泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水,又可抽吸含有大颗粒固体块、纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,完全减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。
结构说明
1. ZW系列自吸式无堵塞排污泵,主要由泵体,叶轮、后盖、机械密封、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。
2. 泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作以后,泵内腔已储有一定容积的液体。当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
应用范围
ZW型自吸无堵塞排污泵可广泛应用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业等行业,是抽吸纤维、浆料和混合悬浮等化工介质最理想的杂质泵。
型号 | 口径(mm) | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 转速(r/min) | 自吸高度(m) |
25ZW8-15 | 25 | 8 | 15 | 1.5 | 2900 | 5 |
32ZW10-20 | 32 | 10 | 20 | 2.2 | 2900 | 5 |
32ZW20-12 | 32 | 20 | 12 | 2.2 | 2900 | 5 |
32ZW9-30 | 32 | 9 | 30 | 3 | 2900 | 5 |
40ZW20-12 | 40 | 20 | 12 | 2.2 | 2900 | 5 |
40ZW10-20 | 40 | 10 | 20 | 2.2 | 2900 | 5 |
40ZW15-30 | 40 | 15 | 30 | 3 | 2900 | 5 |
50ZW10-20 | 50 | 10 | 20 | 2.2 | 2900 | 5 |
50ZW20-12 | 50 | 20 | 12 | 2.2 | 2900 | 5 |
50ZW15-30 | 50 | 15 | 30 | 3 | 2900 | 5 |
65ZW20-14 | 65 | 20 | 14 | 2.2 | 2900 | 4 |
65ZW15-30 | 65 | 15 | 30 | 3 | 2900 | 4 |
65ZW30-18 | 65 | 30 | 18 | 4 | 1450 | 4 |
65ZW20-30 | 65 | 20 | 30 | 5.5 | 2900 | 4.5 |
65ZW40-25 | 65 | 40 | 25 | 7.5 | 1450 | 4.5 |
65ZW25-40 | 65 | 25 | 40 | 7.5 | 2900 | 5 |
65ZW30-50 | 65 | 30 | 50 | 11 | 2900 | 5 |
80ZW40-16 | 80 | 40 | 16 | 4 | 1450 | 4 |
80ZW40-25 | 80 | 40 | 25 | 7.5 | 2900 | 5 |
80ZW40-50 | 80 | 40 | 50 | 18.5 | 2900 | 5 |
80ZW65-250 | 80 | 65 | 25 | 7.5 | 1450 | 5 |
80ZW80-35 | 80 | 80 | 35 | 15 | 2900 | 5 |
80ZW80-35 | 80 | 80 | 35 | 15 | 1450 | 5 |
80ZW50-60 | 80 | 50 | 60 | 22 | 2900 | 5 |
100ZW100-15 | 100 | 100 | 15 | 7.5 | 1450 | 4.5 |
100ZW80-20 | 100 | 80 | 20 | 7.5 | 1450 | 4.5 |
100ZW100-20 | 100 | 100 | 20 | 11 | 1450 | 4.5 |
100ZW100-30 | 100 | 100 | 30 | 22 | 2900 | 4.5 |
100ZW100-30 | 100 | 100 | 30 | 22 | 1450 | 4.5 |
100ZW80-60 | 100 | 80 | 60 | 37 | 2900 | 5 |
100ZW80-80 | 100 | 80 | 80 | 45 | 2900 | 5 |
125ZW120-20 | 125 | 120 | 20 | 15 | 1450 | 5 |
125ZW180-14 | 125 | 180 | 14 | 15 | 1450 | 5 |
150ZW180-14 | 150 | 180 | 14 | 15 | 1450 | 5 |
150ZW180-20 | 150 | 180 | 20 | 22 | 1450 | 5 |
150ZW180-30 | 150 | 180 | 30 | 37 | 1450 | 5 |
200ZW280-14 | 200 | 280 | 14 | 22 | 1450 | 4.5 |
200ZW300-18 | 200 | 300 | 18 | 37 | 1450 | 4.5 |
300ZW280-24 | 300 | 280 | 24 | 45 | 1450 | 5 |
250ZW280-28 | 200 | 280 | 28 | 55 | 1450 | 5 |
250ZW420-20 | 250 | 420 | 20 | 55 | 1450 | 4.5 |
300ZW800-14 | 300 | 800 | 14 | 55 | 1450 | 4.5 |
