EAZ直连式端吸离心泵

EAZ系列共轴式单级单吸离心泵是EA系列的派生产品,根据欧洲BS EN733/ DIN24255标准的性能改进设计而成。电机轴插入泵轴内孔直接驱动,泵轴与电机轴较高的同轴度及叶轮优异的动静平衡,保证泵的平稳运行。该系列泵与EA系列泵相比,轴向长度明显缩短,占地面积较少。

数量:
  • 2~555m3/h
  • 2~150m
  • 1450RPM或2900RPM(50Hz), 1750RPM或者3500RPM(60Hz)
  • 标准Bar, 可定做16Bar
EAZ系列共轴式单级单吸离心泵是EA系列的派生产品,根据欧洲BS EN733/ DIN24255标准的性能改进设计而成。电机轴插入泵轴内孔直接驱动,泵轴与电机轴较高的同轴度及叶轮优异的动静平衡,保证泵的平稳运行。该系列泵与EA系列泵相比,轴向长度明显缩短,占地面积较少。

 设计标准与主要材料

设计标准 性能和尺寸根据欧洲BS EN733 / DIN24255标准
结构 卧式、单级、单吸、蜗壳式、后开结构
出口直径(mm) 32 - 150
法兰标准 标准配置:DIN2501 ;可选配置:ANSI B16.5 Class 150lb
泵体 标准配置:铸铁HT200;可选配置:球铁QT400-18、不锈钢304/316
叶轮 标准配置:黄铜H 65;可选配置:铸铁HT200、不锈钢304/316
标准配置:不锈钢2Cr13;可选配置:不锈钢304/31645#
轴封 标准配置:机械密封(Carbon-Sic/Viton)



 技术参数

流量(Q) 2-700 m3/h
扬程(H) 2-152m
额定转速 1450~2900 rpm (50HZ), 1750~3500 rpm (60HZ)
额定温度 -10 Celsius to 105 Celsius
最大工作压力 1.2 MPa, 特殊要求可达1.6 MPa






         泵壳








        铸铁, 球铁,不锈钢








         叶轮








        青铜,球铁,不锈钢

















         ASTM 420, ASTM 304, ASTM 316, ASTM 1045








         轴密封








         机械密封(碳化硅/氟橡胶)

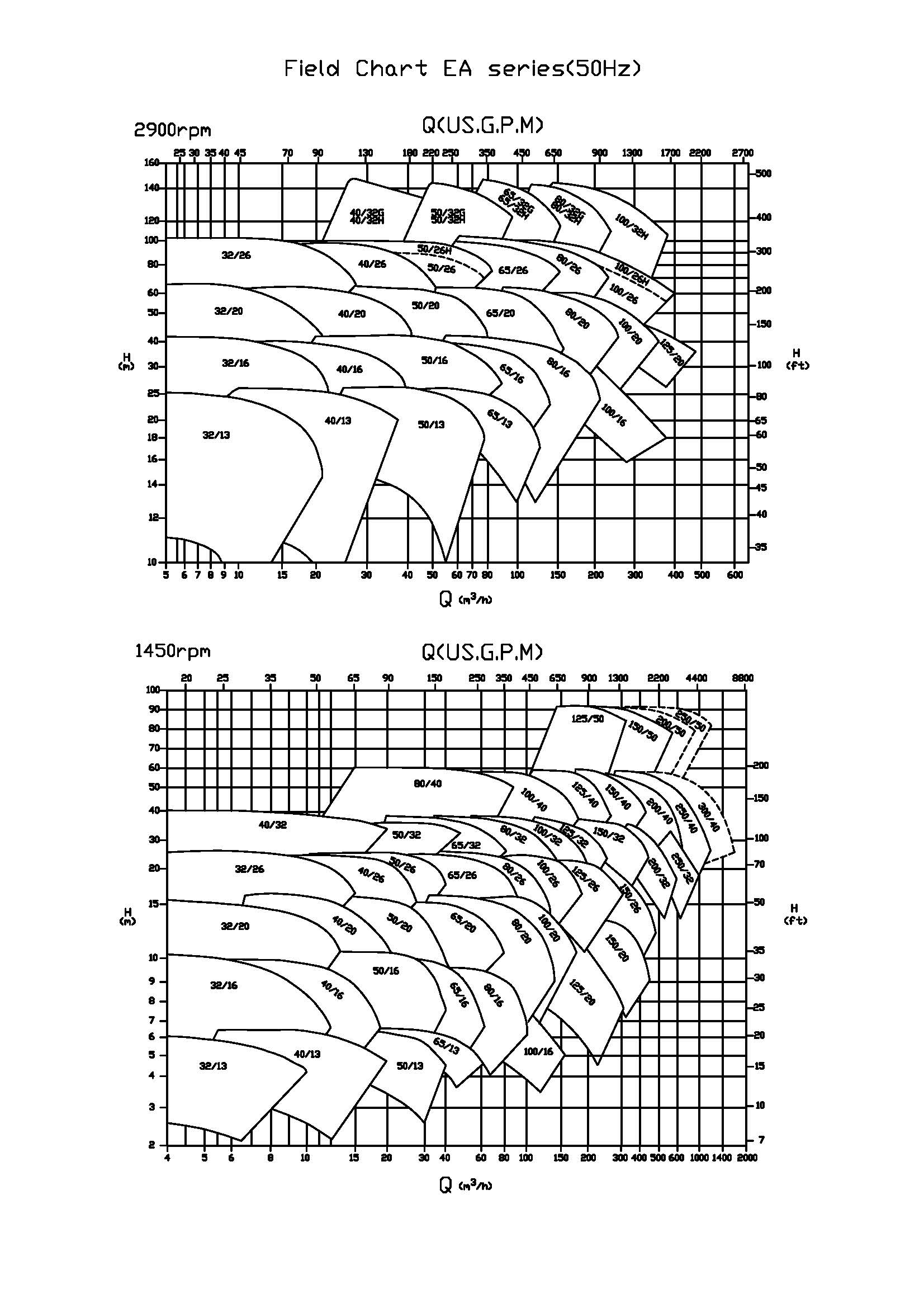

50Hz Spectrum Diagram

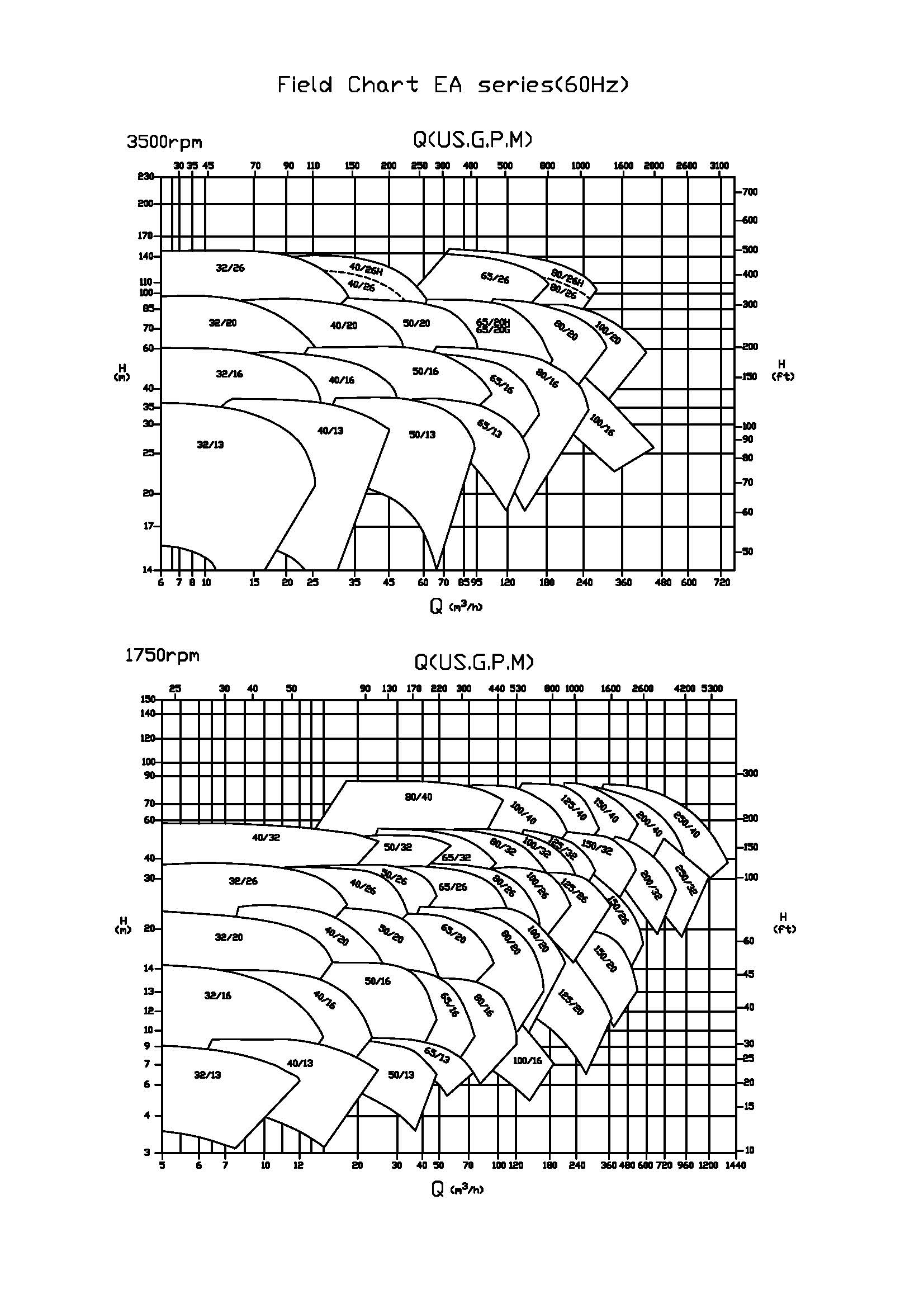

60Hz Spectrum Diagram
