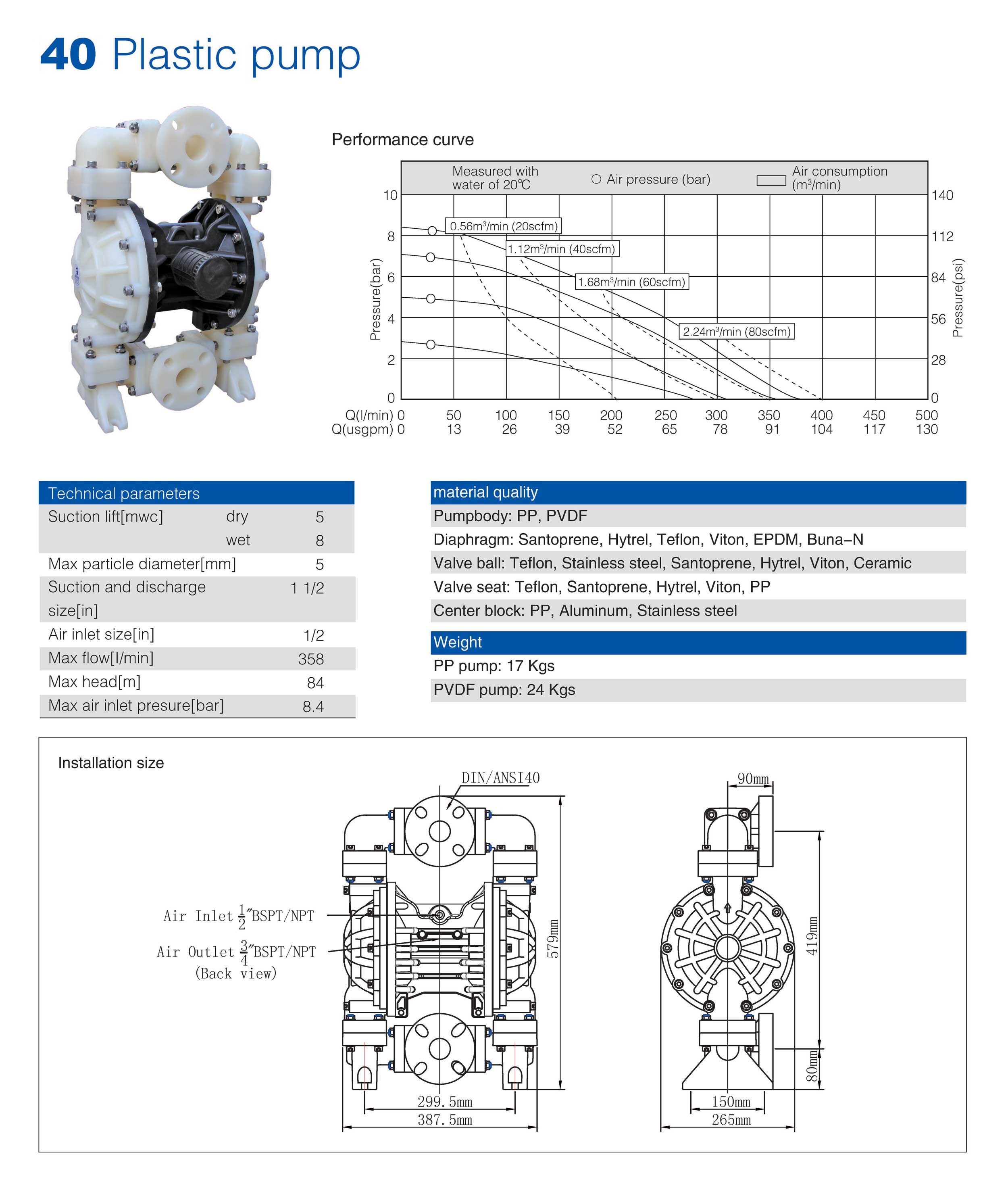

358l/min
84m
5mm
40mm
气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调，防火防爆，
工作原理
在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
主要优点
1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。
2、在易燃易爆的环境中用气动泵可靠且成本低，接地后不会产生火花，机器不会过热；
3、气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
4、在有危害性、腐蚀性的物料处理中，气动隔膜泵可将物料与外界完全隔开。
5、气动隔膜泵的剪切力低，对材料的物理影响小，可用于输送化学性质比较不稳定的流体。
主要用途
1、泵吸油漆、颜料、胶水、粘合剂等；
2、泵吸各种瓦、瓷、砖器及陶器釉浆等；
3、泵吸各种磨料、腐蚀剂、清洗油垢等；
4、泵吸各种剧毒、易燃、易挥发液体等；
5、泵吸各种污水水泥灌浆及灰浆等；
6、泵吸各种强酸、强碱、强腐蚀液体等；
7、作为各种固液分离设备的前级送压装置。
