IH不锈钢单级单吸离心泵

IH型单级单吸(轴向吸入)化工离心泵,是全国联合设计的节能泵。适用于化工、石油、冶金、电力、造纸、食品、制药和合成纤维等行业用于输送各种腐蚀性的或不允许污染的类似于水的介质。

数量:
  • 6.3~400m3/h
  • 5~125m
  • 0.55~110KW
  • SS304,SS316

IH不锈钢离心泵输送介质温度为-20℃~150℃,需要时采用双端面密封冷却装置,可输送介质温度为-20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀 的或不允许污染的类似于水的介质。IH不锈钢离心泵适用于化工、石油、冶金、轻工、印染、造纸、制药、食品、酿酒、环保、海水淡水、海上采油等工业部门,供输送温度为-20.C105的腐蚀性介质或物理化学性能类似于水的液体。

■ 产品特点

1、高效节能:IH型化工离心泵的效率比F型3~5%,是理想的节能产品;

2、轴封:轴封为填料或机械密封,两种密封泵盖可通用;

3、悬架部件:悬架部件采用通用化设计,通用化程度高,可靠性高。

4、材料:主要过流部件选用不锈钢制造,可满足不同介质的输送,使用寿命长。

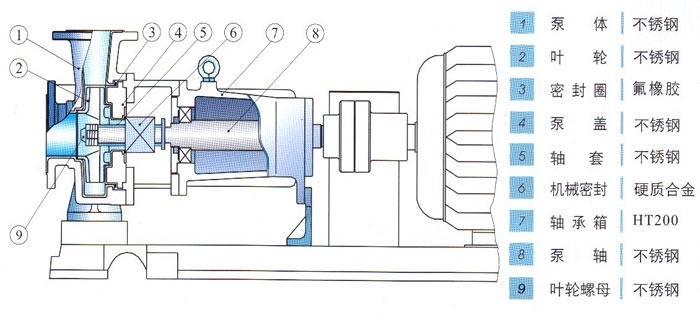

5、全密封轴:轴上采用密封垫和"O"型圈密封,确保轴不接触介质,提高轴的寿命。采用通用化设计,通用化程度高。

■ 密封形式

1:填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。

2: 机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。

3: 泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。

■ 性能范围

流量范围:1.5~400m3/h 扬程范围:3.5~125m 转速n:1450r/min、2900r/min 介质温度:-20℃~200℃

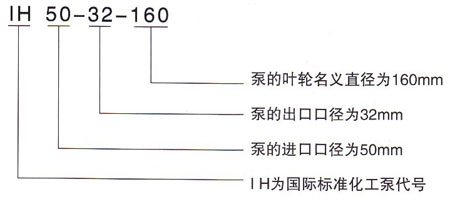

■ 型号意义

型号
进口
出口
流量
扬程
配用电机
叶轮直径
进口-出口-叶轮(mm)
mm
mm
(m3/h)
(m)
转速r/min功率(KW)
mm
IH25-25-125
25
25
4
20
2900
1.1
125
IH25-25-160
25
25
4
32
2900
1.5
160
IH32-25-125
32
25
5
20
2900
1.5
125
IH32-25-160
32
25
5
32
2900
2.2
160
IH32-25-200
32
25
5
50
2900
3
200
IH40-32-125
40
32
7
20
2900
1.5
125
IH40-32-160
40
32
7
32
2900
2.2
160
IH40-32-200
40
32
7
50
2900
4
200
IH50-32-125
50
32
12.5
20
2900
2.2
125
IH50-32-125
50
32
6.3
5
1450
0.55
125
IH50-32-160
50
32
12.5
32
2900
3
160
IH50-32-160
50
32
6.3
8
1450
0.55
160
IH50-32-200
50
32
12.5
50
2900
5.5
200
IH50-32-200
50
32
6.3
12.5
1450
0.75
200
IH50-32-250
50
32
12.5
80
2900
11
250
IH50-32-250
50
32
6.3
20
1450
1.5
250
IH65-50-125
65
50
25
20
2900
3
125
IH65-50-125
65
50
12.5
5
1450
0.55
125
IH65-50-160
65
50
25
32
2900
5.5
160
IH65-50-160
65
50
12.5
8
1450
0.75
160
IH65-40-200
65
40
25
50
2900
11
200
IH65-40-200
65
40
12.5
12.5
1450
1.1
200
IH65-40-250
65
40
25
80
2900
15
250
IH65-40-250
65
40
12.5
20
1450
2.2
250
IH65-40-315
65
40
25
125
2900
30
315
IH65-40-315
65
40
12.5
32
1450
4
315
IH80-65-125
80
65
50
20
2900
5.5
125
IH80-65-125
80
65
25
5
1450
0.75
125
IH80-65-160
80
65
50
32
2900
7.5
160
IH80-65-160
80
65
25
8
1450
1.1
160
IH80-50-200
80
50
50
50
2900
15
200
IH80-50-200
80
50
25
12.5
1450
2.2
200
IH80-50-250
80
50
50
80
2900
30
250
IH80-50-250
80
50
25
20
1450
4
250
IH80-50-315
80
50
50
125
2900
45
315
IH80-50-315
80
50
25
32
1450
5.5
315
IH100-80-125
100
80
100
20
2900
11
125
IH100-80-125
100
80
50
5
1450
1.5
125
IH100-80-160
100
80
100
32
2900
15
160
IH100-80-160
100
80
50
8
1450
2.2
160
IH100-65-200
100
65
100
50
2900
30
200
IH100-65-200
100
65
50
12.5
1450
4
200
IH100-65-250
100
65
100
80
2900
45
250
IH100-65-250
100
65
50
20
1450
5.5
250
IH100-65-315
100
65
100
125
2900
75
315
IH100-65-315
100
65
50
32
1450
11
315
IH125-100-200
125
100
200
50
2900
45
200
IH125-100-200
125
100
100
12.5
1450
7.5
200
IH125-100-250
125
100
200
80
2900
75
250
IH125-100-250
125
100
100
20
1450
11
250
IH125-100-315
125
100
200
125
2900
110
315
IH125-100-315
125
100
100
32
1450
18.5
315
IH125-100-400
125
100
100
50
1450
30
400
IH150-125-250
150
125
200
20
1450
18.5
250
IH150-125-315
150
125
200
32
1450
30
315
IH150-125-400
150
125
200
50
1450
55
400
IH200-150-250
200
150
400
20
1450
37
250
IH200-150-315
200
150
400
32
1450
55
315
IH200-150-400
200
150
400
50
1450
90
400
IH250-200-315
250
200
550
32
1450
75
315
IH250-200-450
250
200
600
60
1450
160
450
