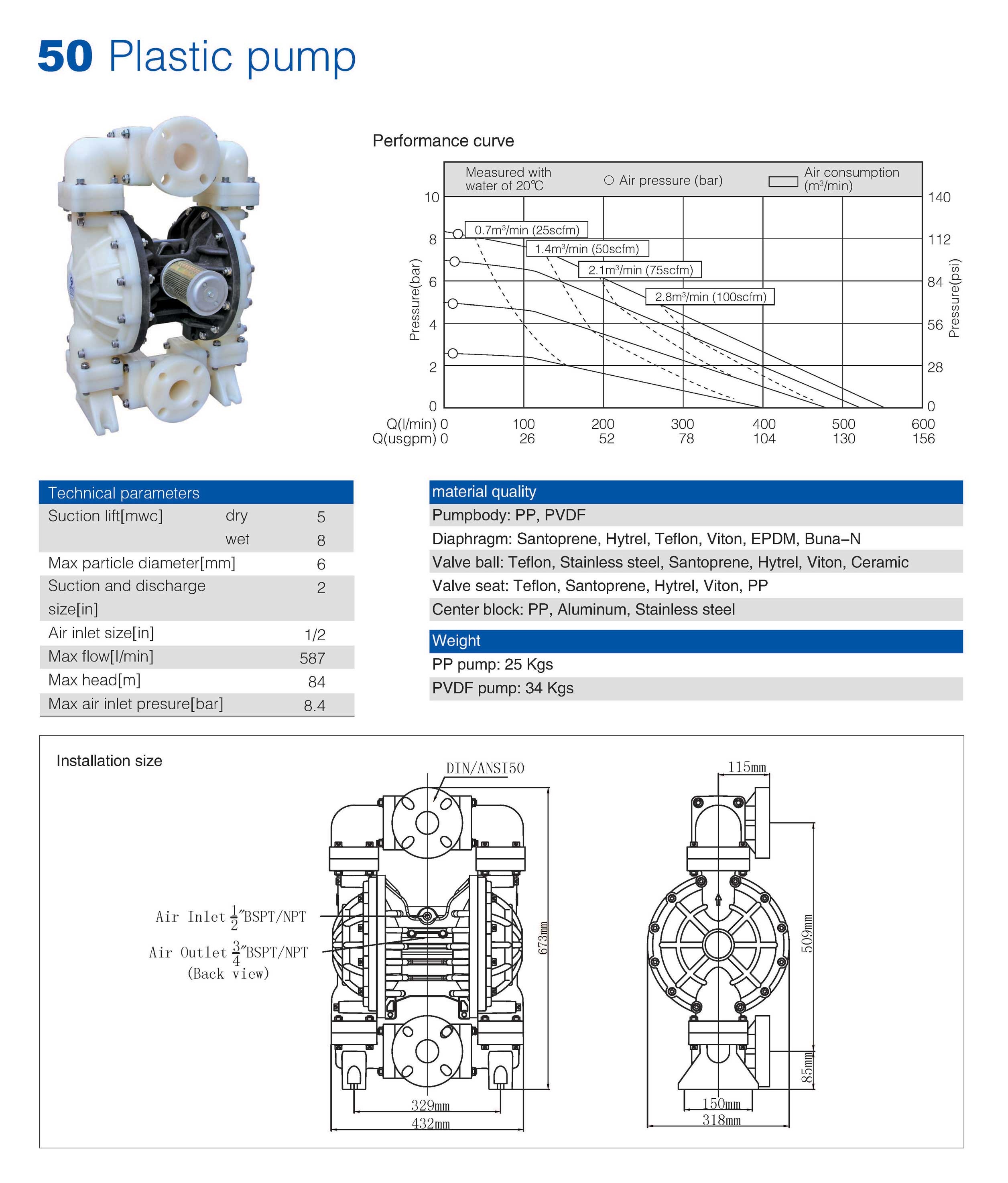

587l/min
84m
6mm
50mm
气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质,吸程高、扬程可调,防火防爆,
工作原理
在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。
主要优点
1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。
2、在易燃易爆的环境中用气动泵可靠且成本低,接地后不会产生火花,机器不会过热;
3、气动隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
4、在有危害性、腐蚀性的物料处理中,气动隔膜泵可将物料与外界完全隔开。
5、气动隔膜泵的剪切力低,对材料的物理影响小,可用于输送化学性质比较不稳定的流体。
主要用途
1、泵吸油漆、颜料、胶水、粘合剂等;
2、泵吸各种瓦、瓷、砖器及陶器釉浆等;
3、泵吸各种磨料、腐蚀剂、清洗油垢等;
4、泵吸各种剧毒、易燃、易挥发液体等;
5、泵吸各种污水水泥灌浆及灰浆等;
6、泵吸各种强酸、强碱、强腐蚀液体等;
7、作为各种固液分离设备的前级送压装置。
气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质,吸程高、扬程可调,防火防爆,
工作原理
在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。
主要优点
1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。
2、在易燃易爆的环境中用气动泵可靠且成本低,接地后不会产生火花,机器不会过热;
3、气动隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
4、在有危害性、腐蚀性的物料处理中,气动隔膜泵可将物料与外界完全隔开。
5、气动隔膜泵的剪切力低,对材料的物理影响小,可用于输送化学性质比较不稳定的流体。
主要用途
1、泵吸油漆、颜料、胶水、粘合剂等;
2、泵吸各种瓦、瓷、砖器及陶器釉浆等;
3、泵吸各种磨料、腐蚀剂、清洗油垢等;
4、泵吸各种剧毒、易燃、易挥发液体等;
5、泵吸各种污水水泥灌浆及灰浆等;
6、泵吸各种强酸、强碱、强腐蚀液体等;
7、作为各种固液分离设备的前级送压装置。
泵体 | 膜片 | 球 | 球座 |
乙缩醛 | 聚醚橡胶 | 乙缩醛 | 乙缩醛 |
聚丙烯 | 三道橡胶 | 聚丙烯 | 聚丙烯 |
铝 | 聚四氟乙烯 | 铝 | 铝 |
SS304 | 丁氰橡胶 | SS304 | SS304 |
SS316 | 氟橡胶 | SS316 | SS316 |
聚偏二氟乙烯 | | 聚醚橡胶 | 聚醚橡胶 |
生铁 | | 三道橡胶 | 三道橡胶 |
| | 聚四氟乙烯 | 聚偏二氟乙烯 |
| | 丁氰橡胶 | 聚四氟乙烯 |
| | 氟橡胶 | 丁氰橡胶 |
| | | 氟橡胶 |
泵体 | 膜片 | 球 | 球座 |
乙缩醛 | 聚醚橡胶 | 乙缩醛 | 乙缩醛 |
聚丙烯 | 三道橡胶 | 聚丙烯 | 聚丙烯 |
铝 | 聚四氟乙烯 | 铝 | 铝 |
SS304 | 丁氰橡胶 | SS304 | SS304 |
SS316 | 氟橡胶 | SS316 | SS316 |
聚偏二氟乙烯 | | 聚醚橡胶 | 聚醚橡胶 |
生铁 | | 三道橡胶 | 三道橡胶 |
| | 聚四氟乙烯 | 聚偏二氟乙烯 |
| | 丁氰橡胶 | 聚四氟乙烯 |
| | 氟橡胶 | 丁氰橡胶 |
| | | 氟橡胶 |
