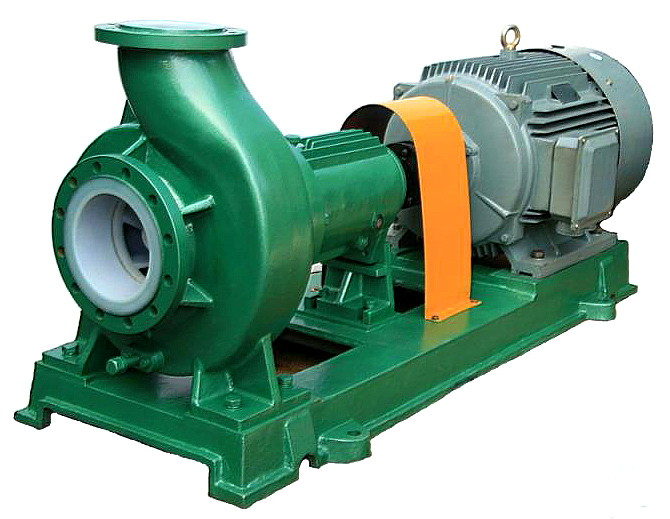

6.3~400m3/h
5~132m
2900RPM或1450RPM
0.55~110KW
工作原理: | 离心 |
主要应用: | 化学制品 |
驱动器: | 电动机,柴油机。 |
次幂Specs : | 220V/380/415V 3phase; 50hz/60hz |
Max.permissible可变的温度: | 100°C (F46/FEP), 120°C (PFA) |
连接类型: | 耳轮缘 |
安装位置: | 水平 |
框分开材料: | 金属标示用F46/FEP、PFA等等 |
轴密封类型: | 机械密封 |
最大推进评级: | 90KW (60HP) |
最大口径: | 200mm (8inch) |
最大释放端压: | 1.25MPa (12.5bar) |
最大题头: | 125m (410ft) |
流速范围: | 2.5-400m3/h (11-1760US.GPM) |
工作原理: | 离心 |
主要应用: | 化学制品 |
驱动器: | 电动机,柴油机。 |
次幂Specs : | 220V/380/415V 3phase; 50hz/60hz |
Max.permissible可变的温度: | 100°C (F46/FEP), 120°C (PFA) |
连接类型: | 耳轮缘 |
安装位置: | 水平 |
框分开材料: | 金属标示用F46/FEP、PFA等等 |
轴密封类型: | 机械密封 |
最大推进评级: | 90KW (60HP) |
最大口径: | 200mm (8inch) |
最大释放端压: | 1.25MPa (12.5bar) |
最大题头: | 125m (410ft) |
流速范围: | 2.5-400m3/h (11-1760US.GPM) |
型号 | 转速n=2900r/min | 转速n=1450r/min | ||||||||
流量(m3/h) | ||||||||||
扬程 (m) | 电机功率(kw) | 汽蚀余量(m) | 效率(%) | 流量(m3/h) | 扬程 (m) | 电机功率(kw) | 汽蚀余量(m) | 效率(%) | ||
IHF40-25-125 | 6.3 | 20 | 1.5 | 3 | 41 | | 5 | 0.55 | 3 | 35 |
IHF40-25-160 | 6.3 | 32 | 2.2 | 3 | 36 | 3.2 | 8 | 0.55 | 3 | 30 |
IHF40-25-200 | 6.3 | 50 | 4 | 3 | 30 | 3.2 | 12.5 | 0.75 | 3 | 25 |
IHF50-32-125 | 12.5 | 20 | 2.2 | 3 | 51 | 6.3 | 5 | 0.55 | 3 | 45 |
IHF50-32-160 | 12.5 | 32 | 4 | 3 | 46 | 6.3 | 8 | 0.55 | 3 | 40 |
IHF50-32-200 | 12.5 | 50 | 7.5 | 3 | 39 | 6.3 | 12.5 | 1.1 | 3 | 33 |
IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-40-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
IHF80-65-125 | 50 | 20 | 5.5 | 4 | 69 | 25 | 5 | 1.1 | 4 | 64 |
IHF80-65-160 | 50 | 32 | 11 | 4 | 67 | 25 | 8 | 1.5 | 4 | 62 |
IHF80-50-200 | 50 | 50 | 15 | 4 | 63 | 25 | 12.5 | 2.2 | 4 | 57 |
IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
IHF100-65-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
IHF125-80-160 | 160 | 32 | 30 | 5 | 70 | 80 | 8 | 5.5 | 5 | 74 |
IHF125-100-200 | 200 | 50 | 55 | 5 | 65 | 100 | 12.5 | 11 | 5 | 71 |
IHF125-100-250 | | | | | | 100 | 20 | 7.5 | 5 | 67 |
IHF125-100-315 | | | | | | 100 | 32 | 15 | 5 | 68 |
IHF150-125-250 | | | | | | 200 | 20 | 18.5 | 5.5 | 69 |
IHF150-125-315 | | | | | | 200 | 32 | 30 | 5.5 | 71 |
IHF200-150-315 | | | | | | 400 | 32 | 75 | 7.5 | 63 |
