HNF卧式屏蔽泵

该泵为离心泵,直接连接在屏蔽电机上,取消了传统的轴封和联轴器以及轴承。因而具有无泄漏的特点。

数量:

 该泵为离心泵,直接连接在屏蔽电机上,取消了传统的轴封和联轴器以及轴承。因而具有无泄漏的特点。

 无泄漏

 特别适合输送易燃,易爆,含毒物,腐蚀性和价格昂贵的流体。

 不漏气

 适合真空密闭系统中输送与空气接触容易发生反应的液体。

 没有轴封

 适合高压系统,高低温流体,高熔点流体。
 无需外部润滑

 自润滑设计、马达轴承无需润滑油,免除检查和维护润滑油的烦恼。

 结构紧凑

 体积小,结构紧凑,大大降低安装费用和减少基座需求。

 低噪声低振动

 没有电机风扇和轴承,因而大大降低了噪音和振动。


       型号        流量
       m3/h
扬程
       m
       屏蔽电机
       型号        功率
       kW
       电流
       A
       转速
       r/min
      单级
       HNF50-30C/212H4-B2C1        6.25        37        212        2.2        6.1        2770
       10        36
       13        32
       HNF50-30D/312H4-B2C1        6.25        56        312        3.7        10.6        2850
       10        55
       15        52
       HNF65-40C/212H4-B2C1        8        33        212        2.2        6.1        2770
       10        32
       HNF65-40C/312H4-B2C1        15        37        312        3.7        10.6        2850
       20        34
       HNF65-40D/312H4-B2C1        8        54        312        3.7        10.6        2850
       10        53
       15        51        5.5        14.2        2850
       20        48
       25        44
       HNF80-50C/312H4-B2C1        10        37        312        3.7        10.6        2850
       20        36
       30        35        5.5        14.2        2850
       40        33
       50        32
       HNF80-50D/412H4-B2C1        10        59        412        7.5        17.5        2850
       20        58
       30        58
       40        55        11        24
       50        53
       多级型
       HNF40-30BM2/212H4-B2C1        3        30        212        1.5        4.3        2770
       6        27
       HNF40-30BM3/212H4-B2C1        3        39        212        1.5        4.3        2770
       6        35        2.2        6.1        2770
       HNF40-30BM4/212H4-B2C1        3        52        212        2.2        6.1        2770
       6        48
       HNF40-30BM4/213H4-B2C1        10        40        213        3.0        8.1        2770

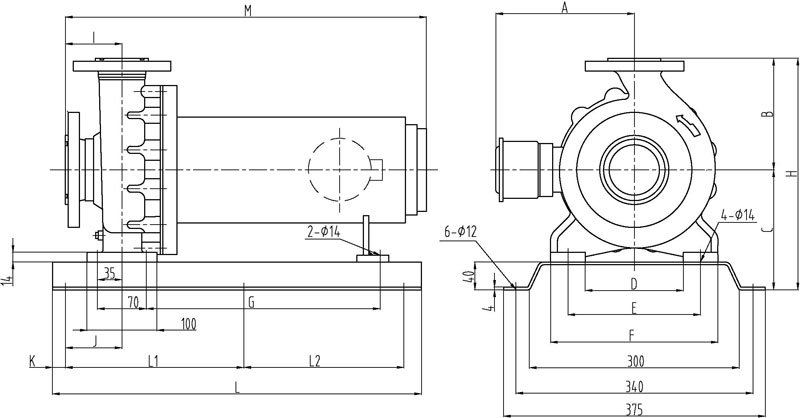

HNF

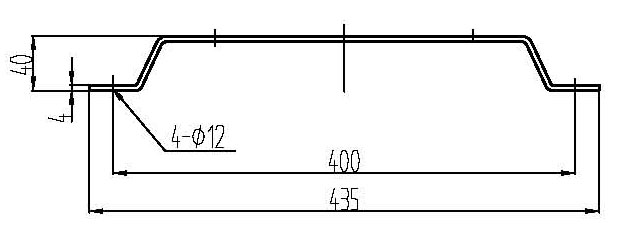

当L2在这张表里是0时,使用以下尺寸。 HNF2

       型号        卧式安装尺寸 mm
        A         B         C         H         D         E         F         I        J         K         G        L1        L2         L        M
       HNF50-30C/212H4-B3C1                                            184        170        172        342        140        190        240        80        80        20        340        270        270        580        531
       HNF50-30D/312H4-B3C1        200        195        200        395        140        190        240        80        80        20        406        270        270        580        601
       HNF65-40C/212H4-B2C1        280        170        172        342        140        190        240        80        80        20        340        270        270        580        540
       HNF65-40C/312H4-B3C1        200        170        172        342        140        190        240        80        80        20        406        270        270        580        601
       HNF65-40D/312H4-B2C1        300        180        200        380        165        212        265        100        80        20        406        270        270        580        620
       HNF65-40D/412H4-B3C1        225        180        200        380        165        212        265        100        80        20        455        590        0        630        718
       HNF80-50C/312H4-B3C1        200        180        200        380        165        212        265        100        70        20        425        590        0        630        626
       HNF80-50D/412H4-B3C1        225        200        200        400        165        212        265        100        62        20        455        590        0        630        731
